Çatı Kaplamaları Grubu

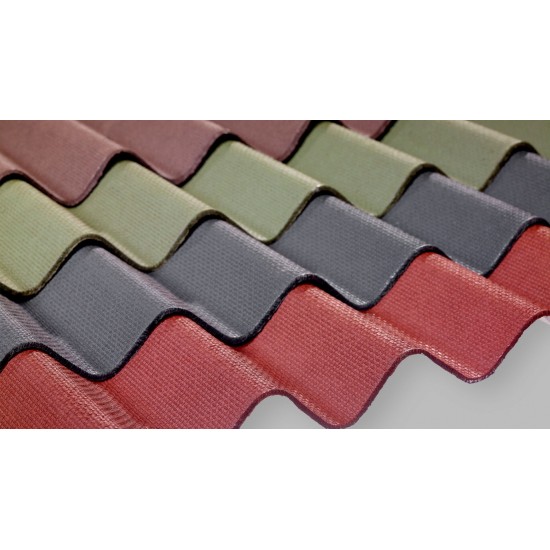

Btm - AQUALINE STAR
Oluklu Bitümlü Levha

TS EN 534

Corrubit bitüm emdirilmiş, yüksek mukavemetli, organik, oluklu, elyaf levhalardır. Farklı ve özel oluk geometrisiyle levhaların mukavemeti arttırılmıştır. Levhalar koruyucu boya tabakası ile her koşulda ve iklimde kullanılmak üzere güçlendirilmiştir. Yenilenen üst yüzey dokusuyla Corrubit; daha şık, dayanıklı ve uzun ömürlüdür. Oluklu Bitümlü Levha.

AVANTAJLARI
• Sağlam, hafiftir. Deprem güvenliği açısından binaya yük getirmez.
• Kolay işlenebilir ve yenileme gerektiren çatılarda çok pratik ve ekonomiktir.
• Su geçirmez, nem barındırmaz, küf tutmaz
• Geri dönüşümlü, çevre dostudur.
• UV'ye ve atmosferdeki kimyasallara dirençli, dona ve buzlanmaya karşı dayanıklıdır.
• Esnektir, eğrisel yüzeylerde kullanılabilir
• Ahşap, çelik, betonarme gibi farklı çatı konstrüksiyonlarında güvenle kullanılır.
• Farklı yapı tiplerinde geniş kullanım alanına sahiptir.

KULLANIM YERLERİ
• Min.%9 eğimli çatılarda
• Çelik, ahşap veya betonarme konstrüksiyon üzerinde çatı kaplama malzemesi olarak kullanılır.
• Eğimli çatılarda su yalıtımında ve duvar kaplamalarında kullanılır.

ÜRÜN BİLEŞENİ
Bitüm emprenye edilmiş elyaf

YÜZEY HAZIRLIĞI
BTM oluklu bitümlü çatı kaplama levhası Corrubit , uygulama kılavuzuna bakınız.

UYGULAMA ŞEKLİ
Çivi ile emkanik fiksaj yapılarak uygulanır. Uygulama kitapçığına bakınız.
Havalandırma
Shingle kaplanacak çatı altyapısını oluşturan ahşap panel ve elemanların nem ve sıcaklık farklılıkları nedeniyle çalışıp (uzama ve büzüşme) shingle katmanına zarar vermesinin önüne geçmek için uygun bir doğal havalandırma teşkil edilmelidir. Bu doğal havalandırma, havanın saçaklardan girebileceği ve mahya yakınlarından çıkabileceği şekilde oluşturulmalıdır ve genel kural olarak her 300 m²’ lik çatı katı alanı için 1 m² toplam havalandırma boşluğu bırakılacak şekilde yapılmalıdır. Bu orana göre bulunacak toplam havalandırma boşluğu alanının yarısı saçaklardan hava girişi için, diğer yarısı da mahya yakınlarından havanın çıkışı için dengeli bir şekilde ayrılmalıdır. Aksesuar yelpazemizde hava çıkışları için kapaklı veya kapaksız olmak üzere iki tip shingle havalandırma bacası bulunmaktadır. Bu bacalar, her 10 m²’ ye 1 adet olacak şekilde mahya yakınlarına yerleştirilirler. Yeri belirlenen baca monte edilmeden önce, OSB levha shingle havalandırma bacası flanşının altındaki açıklık ölçüsünde kesilir ve baca yerleştirilir. Saçaklardan hava girişi için de ölçüsünde ve uygun boşluklar bırakılmalı ve kuş/böcek girmesine karşı tel ile korunmalıdır. Çatı arasında uygun bir doğal havalandırma yapılmamış olması nedeniyle shingle levhalarda altyapının çalışması kaynaklı oluşan deformasyon ve çatlaklardan firmamız sorumlu tutulamaz.

AMBALAJ
Corrubit, paletler halinde piyasaya sunulmaktadır. Bir palette 350 adet levha bulunmaktadır.

DEPOLAMA KOŞULLARI ve RAF ÖMRÜ
Corrubit paletleri üstü kapalı mekânlarda depolanmalıdır. Eğer paletlerin açıkta uzun bir süre depolanması gerekiyorsa, güneş ışığından korunmaları için üzerine koruyucu tabaka konulması gerekmektedir.

EKOLOJİK BİLGİLER
Kategori S- Birçok iklim şartlarında su yalıtımı amaçlı kullanılabilir.

ÖZELLİKLER
• UZUNLUK: Metod: TS EN 534 / Birim: mm / Tolerans: +%1 , -%0 / Değer: 2000
• GENİŞLİK: Metod: TS EN 534 / Birim: mm / Tolerans: ±%2 / Değer: 837
• KALINLIK: Metod: TS EN 534 / Birim: mm / Tolerans: ±%10 / Değer: 2,2
• OLUK YÜKSEKLİĞİ: Metod: TS EN 534 / Birim: mm / Tolerans: ±%6 / Değer: 36
• OLUK ADIMI: Metod: TS EN 534 / Birim: mm / Tolerans: ±%3 / Değer: 93
• KENARLARIN DİKLİKTEN SAPMASI: Metod: TS EN 534 / Birim: mm/m / Tolerans: Max. / Değer: 4
• DÜŞEY YÜK ETKİSİNDE EĞİLME: Metod: TS EN 534 / Birim: N/m² / Tolerans: Min. / Değer: 700
• DARBE DAYANIMI (Kategori S:250 mm yükseklik): Metod: TS EN 534 / Birim: - / Tolerans: - / Değer: Geçti
• YIRTILMA DAYANIMI: Metod: TS EN 534 / Birim: N / Tolerans: Min. / Değer: 150
• SU GEÇİRMEZLİK (48 saat): Metod: TS EN 534 / Birim: - / Tolerans: - / Değer: Geçti
• BİTÜM ORANI: Metod: TS EN 534 / Birim: % / Tolerans: Min. / Değer: 40
• ÜRÜNÜN HOMOJENLİĞİ: Metod: TS EN 534 / Birim: - / Tolerans: - / Değer: Geçer
• SU EMME: Metod: TS EN 534 / Birim: % / Tolerans: Max. / Değer: 20
• DONMA-ÇÖZÜNME ETKİSİYLE ESKİTME SONRASI YIRTILMA: Metod: TS EN 534 / Birim: N / Tolerans: Min. / Değer: 150
• DONMA-ÇÖZÜNME ETKİSİYLE ESKİTME SONRASI SU GEÇİRMEZLİK (48 saat): Metod: TS EN 534 / Birim: - / Tolerans: - / Değer: Geçer
• ISIL GENLEŞME KATSAYISI: Metod: TS EN 534 / Birim: 1/K / Tolerans: Max. / Değer: 100x10⁶
• YANGINA TEPKİ: Metod: TS EN 11925-2 / Birim: - / Tolerans: - / Değer: E

• NPD = (No performance defined) (Değer belirtilmemiştir.)
