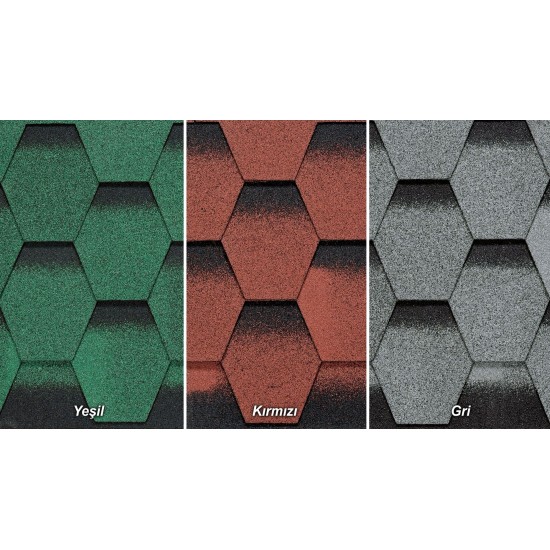

Btm - BTM SHİNGLE GALAKSİ MODERN
Çatı Kaplaması

ETA 17/0341

Galaksi serisinin Modern modeli renkli mineral kaplı, sentetik takviyeli okside bitümlü kendinden yapışkanlı levhadır. Eğimli çatı kaplama malzemesi olan shingle yaygın olarak kullanılan ve kullanımı her geçen gün artan bir üründür. BROOF Dış Yangın Performansına sahiptir.

AVANTAJLARI
• Su geçirimsizdir.
• Uygulaması kolaydır.
• Her binaya uyan renkleri mevcuttur.
• Hafiftir, çatınıza yük getirmez.
• Rüzgara son derece dayanıklıdır.
• Uzun ömürlüdür.
• UV ışınlarına dayanıklıdır.

KULLANIM YERLERİ
• Eğimli çatılarda, tavsiye edilen minimum eğim %20
• Eğimli pergolelerde kaplama malzemesi olarak kullanılır.

ÜRÜN BİLEŞENİ
• Taşıyıcı: Tip 4- Film veya ağ ile boyuna takviyeli örgüsüz cam
• Kaplama Tipi: Tip X- Oksitlenmiş Bitüm

YÜZEY HAZIRLIĞI
Shingle Uygulama Kılavuzu' na veya Ambalaj üzerindeki uygulama bilgilerine bakınız.

ÜST YÜZEY
Renkli Mineral

ALT YÜZEY
Silikonlu Film

UYGULAMA ŞEKLİ
Çivi ile mekanik fiksaj yöntemi ile uygulanır.Uygulama kitapçığına bakınız.
Havalandırma
Shingle kaplanacak çatı altyapısını oluşturan ahşap panel ve elemanların nem ve sıcaklık farklılıkları nedeniyle çalışıp (uzama ve büzüşme) shingle katmanına zarar vermesinin önüne geçmek için uygun bir doğal havalandırma teşkil edilmelidir. Bu doğal havalandırma, havanın saçaklardan girebileceği ve mahya yakınlarından çıkabileceği şekilde oluşturulmalıdır ve genel kural olarak her 300 m²’ lik çatı katı alanı için 1 m² toplam havalandırma boşluğu bırakılacak şekilde yapılmalıdır. Bu orana göre bulunacak toplam havalandırma boşluğu alanının yarısı saçaklardan hava girişi için, diğer yarısı da mahya yakınlarından havanın çıkışı için dengeli bir şekilde ayrılmalıdır. Aksesuar yelpazemizde hava çıkışları için kapaklı veya kapaksız olmak üzere iki tip shingle havalandırma bacası bulunmaktadır. Bu bacalar, her 10 m²’ ye 1 adet olacak şekilde mahya yakınlarına yerleştirilirler. Yeri belirlenen baca monte edilmeden önce, OSB levha shingle havalandırma bacası flanşının altındaki açıklık ölçüsünde kesilir ve baca yerleştirilir. Saçaklardan hava girişi için de ölçüsünde ve uygun boşluklar bırakılmalı ve kuş/böcek girmesine karşı tel ile korunmalıdır. Çatı arasında uygun bir doğal havalandırma yapılmamış olması nedeniyle shingle levhalarda altyapının çalışması kaynaklı oluşan deformasyon ve çatlaklardan firmamız sorumlu tutulamaz.

AMBALAJ
• BTM Shingle Galaksi Modern levhaların eni 32 cm boyu 100 cm'dir.
• BTM Kendinden Yapışkanlı Galaksi Modern , paketler halinde piyasaya sunulmaktadır. Bir paketteki levha adedi 18 olup, 18 levha ile 2.52 m² bitmiş yüzey elde edilebilmektedir.

DEPOLAMA KOŞULLARI ve RAF ÖMRÜ
Paketler üstü kapalı mekanlarda depolanmalıdırlar. En fazla üst üste üç paket olacak şekilde, güneş ışığına maruz kalmadan depolanmalıdır.

EKOLOJİK BİLGİLER
Birçok iklim şartlarında kullanılabilir.

ÖZELLİKLER
• GENİŞLİK: Metod: TS EN 544 / Birim: mm / Tolerans: ±3 / Değer: 1000
• YÜKSEKLİK: Metod: TS EN 544 / Birim: mm / Tolerans: ±3 / Değer: 320
• ÇEKME DAYANIMI (BOY): Metod: EAD 22020-00-0402 - 2.2.10.1 / Birim: N/5 cm / Tolerans: Min. / Değer: 600
• ÇEKME DAYANIMI (YÜKSEKLİK): Metod: EAD 22020-00-0402 - 2.2.10.2 / Birim: N/5 cm / Tolerans: Min. / Değer: 400
• ÇİVİ İLE YIRTILMAYA DİRENÇ (YÜKSEKLİK): Metod: EAD 22020-00-0402 - 2.2.10.3 / Birim: N / Tolerans: Min / Değer: 100
• SU EMME: Metod: EAD 22020-00-0402 - 2.2.7.3 / Birim: % / Tolerans: Max. / Değer: 2
• UV IŞINIMINA DİRENÇ: Metod: EAD 22020-00-0402 - 2.2.11.1 / Birim: - / Tolerans: - / Değer: Geçti
• KABARCIKLANMAYA DİRENÇ: Metod: EAD 22020-00-0402 - 2.2.8 / Birim: - / Tolerans: - / Değer: Geçti
• YÜKSEK SICAKLIKLARDA AKMAYA DİRENÇ (90°C): Metod: EAD 22020-00-0402 - 2.2.7.1 / Birim: mm / Tolerans: Max. / Değer: 2
• MİNERAL TANELERİN YAPIŞMASI: Metod: TS EN 12039 / Birim: gr / Tolerans: Max. / Değer: 2,5
• YANGINA TEPKİ: Metod: TS EN 13501-1 / Birim: - / Tolerans: - / Değer: ort. E
• DIŞ YANGIN PERFORMANSI: Metod: TS ENV 1187- TS EN 13501-5 / Birim: - / Tolerans: - / Değer: Broof
• BİTÜM MUHTEVASI: Metod: EAD 22020-00-0402 - 2.2.6.1 / Birim: gr/m² / Tolerans: ±150 / Değer: 995

• NPD = (No performance defined) (Değer belirtilmemiştir.)

ÖNEMLİ NOT
Lütfen renk ve model seçiminizde son kararı vermeden önce ürün numunesi görmek isteyiniz. Ekran görüntüsü ve katalog baskı görüntüleri teknik nedenlerle gerçek ürüne göre farklılık gösterebilir. Bu nedenle doğabilecek renk, ton ve doku vb. farklılıklardan dolayı BTM sorumlu tutulamaz.

UYARILAR
Shingle paketleri kullanılmadan önce düşük ve yüksek sıcaklıklardan ve nemden korunmuş olmalıdır. Shingle kaplanacak çatı yüzeyindeki kaplama tahtaları (OSB, Su kontraplağı) kuru olmalıdır. OSB levhalar çatıya şaşırtmalı olarak ve her kenarında en az 3 mm genleşme boşluğu olacak şekilde döşenmelidir. Böylelikle shingle kaplamanın çalışan ahşap alt yapıdan etkilenmemesi sağlanabilir. Genleşme derzi bırakılmadan döşenmiş OSB levhalar üzerine kaplanan shingle levhalarda altyapı hareketi nedeniyle oluşan deformasyon ve çatlaklardan firmamız sorumlu tutulamaz. Çatı sıcaklığının artmaması için uygun bir havalandırma sistemi sağlanmalıdır.5°C'nin altındaki sıcaklıklarda shıngle kenarları ve köselerinde oluşabilecek deformasyonlara dikkat edilmelidir”“Shıngle levhaların ideal uygulama sıcaklığı +5, +30°C’dir.
